.jpg)

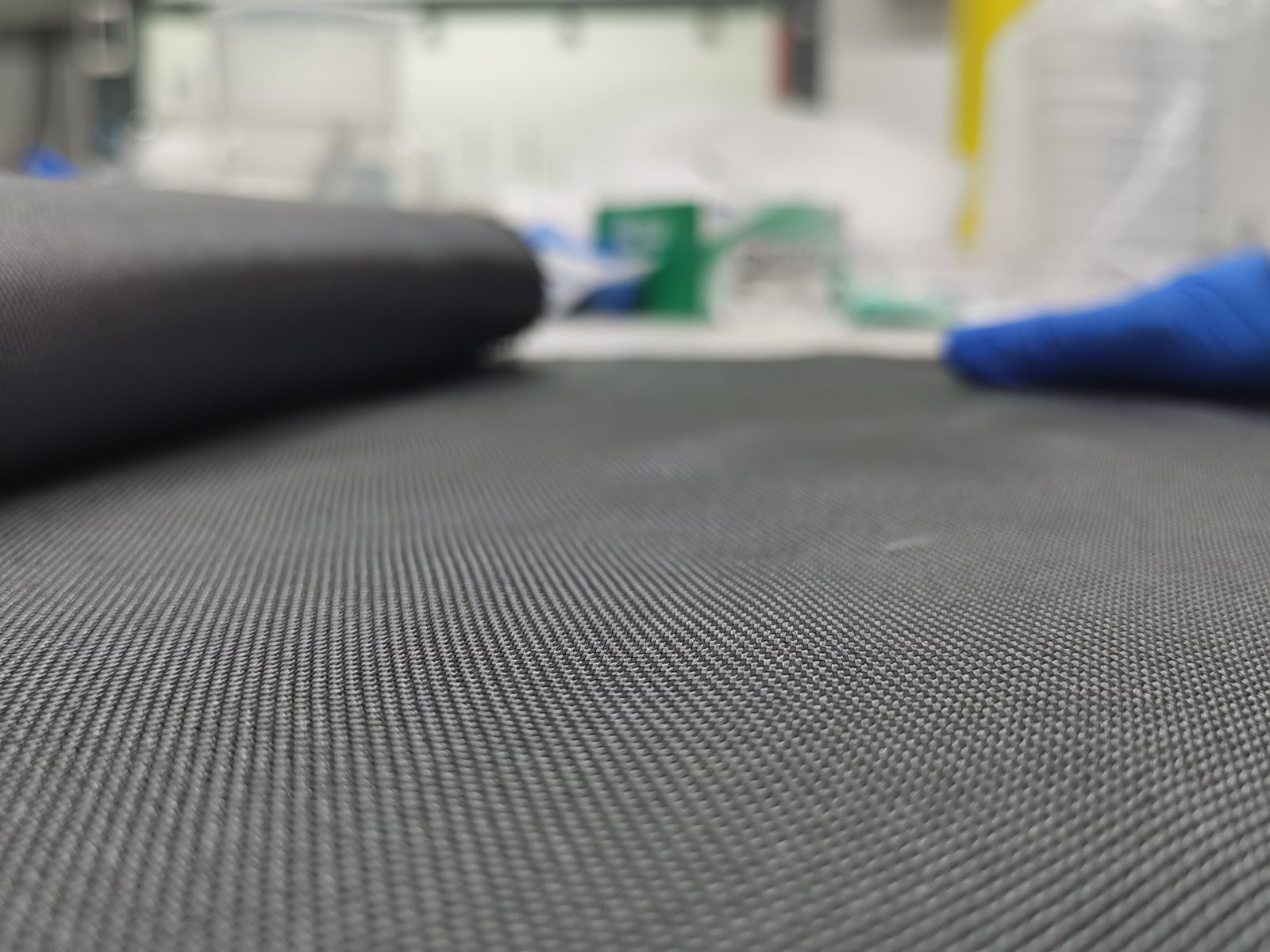

石墨烯玻璃纖維是超級蒙烯材料的一類較為成熟的產(chǎn)品，是石墨烯材料家族的新成員。通過高溫生長過程和巧妙的工藝設(shè)計，在傳統(tǒng)材料表面沉積連續(xù)態(tài)石墨烯薄膜。借助高性能石墨烯“蒙皮”，賦予傳統(tǒng)材料全新的功能，讓原子級厚度的石墨烯薄膜搭乘傳統(tǒng)材料載體走進(jìn)市場。
|
二氧化硅含量 |
99.83% |
GB/T 3284-2015石英玻璃化學(xué)成分分析方法 |
|
燒適量 |
0.16% |
|
徑向拉伸斷裂強(qiáng)度 |
177 N/25 mm |
GB/T7 689.5-2013增強(qiáng)材料機(jī)織物實(shí)驗(yàn)方法 |
|
緯向拉伸斷裂強(qiáng)度 |
150 N/25 mm |
|
面電阻 |
10~500Ω/sq(可調(diào)) |
Q/NGSIC 006-2020 |
|
溫度范圍 |
室溫~200℃(大氣環(huán)境) |
GB/T 7287-2008紅外輻射加熱器試驗(yàn)方法 |
|
室溫~900℃(惰性環(huán)境) |
|
升溫速率 |
2~190°C/S(可調(diào)) |
|
|
溫度比 |
1.04 |
GB/T 7287-2008紅外輻射加熱器試驗(yàn)方法 |
|
電熱輻射轉(zhuǎn)換效率 |
>90% |
|
法向全發(fā)頻率 |
0.88 |
|
測試標(biāo)準(zhǔn) |
尺寸（mm） |
層壓板信息 |
測試結(jié)果 |
|
ASTM-D3039（拉伸強(qiáng)度-0°） |
250x25 x3 |
[0/90]3s |
273.93MPa,，彈性模量：26.22GPa |
|
ASTM-D3039（拉伸強(qiáng)度-90°） |
180 x25 x3 |
[0/90]3s |
198.42MPa,，彈性模量：24.38GPa |
|
ASTM-D3410（壓縮-0°） |
140x10x3 |
[0/90]3s |
301.28MPa,，彈性模量：23.02GPa |
|
ASTM-D3410（壓縮-90°） |
140x10x3 |
[0/90]3s |
44.74 MPa,，彈性模量：3.99 GPa |
|
ASTM-D3518（剪切-45°） |
200x20x5 |
[0/90]2s |
44.74 MPa,，彈性模量：3.99 GPa |
|
ASTM-D5528（I型斷裂韌性） |
200x20x5 |
MCC-GIC |
566 J/m2 |
|
ASTM-D7905（Ⅱ型斷裂韌性） |
120x20 x6 |
NPC-GIC |
823 J/m2 |
[email protected]
