具有適當(dāng)應(yīng)變的單層或雙層石墨烯有望具有高對(duì)稱性的周期性偽磁場(chǎng)，但迄今為止，對(duì)此類偽磁場(chǎng)仍缺乏令人信服的證明，尤其是對(duì)雙層石墨烯。在此，我們報(bào)告了大面積、周期性偽磁場(chǎng)存在的明確實(shí)驗(yàn)證據(jù)，其與渦旋晶格、低角度雙螺旋分子層石墨烯的莫爾條紋表現(xiàn)出可通約性。通過(guò)掃描隧道顯微鏡/光譜學(xué)觀察，該偽磁場(chǎng)強(qiáng)度大，可以將大量的狄拉克電子限制在循環(huán)定位的偽朗道能級(jí)中，并且通過(guò)緊密結(jié)合計(jì)算也得到了證實(shí)。我們進(jìn)一步證明，偽磁場(chǎng)的幾何形狀，振幅和周期性可以通過(guò)旋轉(zhuǎn)角和異應(yīng)變兩者進(jìn)行微調(diào)。總的來(lái)說(shuō)，本研究極大地豐富了扭曲的雙層石墨烯，為探索新奇的物理現(xiàn)象（包括量子谷霍爾效應(yīng)和量子反常霍爾效應(yīng)），提供了一個(gè)強(qiáng)大的支持平臺(tái)。
Fig. 1 扭轉(zhuǎn)角TBG的電子性能。

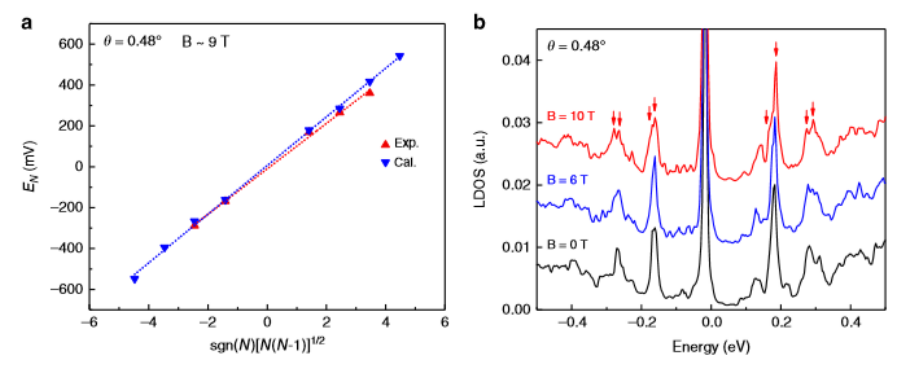

Fig. 2 θ= 0.48°的變形扭曲雙層石墨烯中的偽朗道能級(jí)。
Fig. 3 θ= 0.48°的變形TBG結(jié)構(gòu)的計(jì)算結(jié)果。
Fig. 4 單軸異質(zhì)應(yīng)變TBG的電子性質(zhì)和PMF行為。

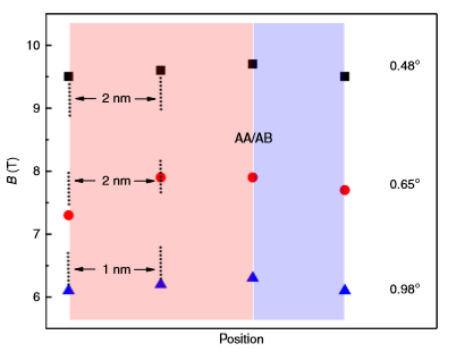

Fig. 5 不同扭角的TBGs在AA/AB交變區(qū)的擬合偽磁場(chǎng)。
相關(guān)研究成果于2020年由中國(guó)科學(xué)技術(shù)大學(xué)國(guó)際功能材料量子設(shè)計(jì)中心(ICQD) Shengyong Qin課題組，發(fā)表在Nature Communications (https://doi.org/10.1038/s41467-019-14207-w)上。原文：Large-area, periodic, and tunable intrinsic pseudo-magnetic ?elds in low-angle twisted bilayer graphene。
